Radar de bateau
à quoi il sert et comment ça marche
De la détection des obstacles à la lecture de l’écran, comprendre l’instrument plutôt que sa seule fiche technique.
Un radar de bateau détecte ce qui entoure le navire — côte, autres bateaux, objets dérivants — même de nuit ou dans la brume. Son antenne émet des ondes qui rebondissent sur les obstacles ; l’écho renvoyé donne leur distance et leur direction. Il complète le GPS et l’AIS sans les remplacer.
- Voir sans visibilité : utile de nuit, dans la brume, sous la pluie.
- Principe de l’écho : temps de retour = distance, orientation = relèvement.
- Deux familles : radar à impulsion (portée) et broadband (détection rapprochée).
- Complémentaire : le GPS situe, l’AIS identifie, le radar détecte tout.
Quand la nuit tombe ou que la brume s’installe, l’œil ne suffit plus. C’est là qu’un radar prend tout son sens à bord : il continue de voir ce que le navigateur ne distingue plus, une côte, un cargo, une bouée, un autre voilier. Comprendre cet instrument, ce n’est pas mémoriser une fiche technique, c’est saisir comment il transforme des ondes invisibles en une image utile.
Un radar sur un bateau, à quoi ça sert vraiment
Le radar marin a une mission simple à énoncer : détecter ce qui entoure le bateau, même quand on ne le voit pas. De jour par beau temps, il apporte un confort. De nuit, dans le brouillard ou sous une pluie battante, il devient un véritable œil de secours.
Concrètement, il repère la terre, les autres navires, et certains objets dérivants comme des conteneurs ou de gros débris. Il aide aussi à anticiper une trajectoire : en suivant une cible d’un balayage à l’autre, on devine si elle se rapproche et s’il faut manœuvrer. Pour la prévention des collisions, c’est un atout majeur, surtout dans les zones fréquentées ou à l’approche d’un port.
Comment fonctionne un radar marin
Le principe est le même que celui d’un sondeur, mais dans l’air plutôt que dans l’eau. L’antenne émet des ondes électromagnétiques en tournant sur elle-même. Quand ces ondes rencontrent un obstacle, elles rebondissent et reviennent vers l’antenne sous forme d’écho.
Le système mesure deux choses à partir de cet écho : le temps qu’il a mis à revenir, qui donne la distance de la cible, et la direction dans laquelle l’antenne pointait au moment du retour, qui donne le relèvement. En tournant en continu, l’antenne balaie tout l’horizon et redessine une carte des échos autour du bateau. Ce que l’on voit à l’écran n’est donc pas une photo, mais une représentation des surfaces qui renvoient les ondes.
| Critère | Radar à impulsion | Radar broadband (Doppler) |
|---|---|---|
| Portée | Élevée, navigation lointaine | Plus limitée, orientée proximité |
| Détection rapprochée | Correcte | Très fine, idéale au port |
| Consommation et démarrage | Plus gourmand, temps de chauffe | Basse conso, allumage quasi immédiat |
Radar à impulsion ou radar broadband
quelles différences
Deux grandes familles cohabitent aujourd’hui, et le choix dépend surtout du programme de navigation. Le radar à impulsion est le type classique. Il repose souvent sur un magnétron qui envoie de fortes impulsions de puissance. Sa portée peut être importante, ce qui le rend intéressant pour la navigation hauturière et la détection lointaine. En contrepartie, il demande un court temps de chauffe et consomme davantage.
Le radar broadband, parfois dit à effet Doppler, fonctionne avec une puissance bien plus faible et une émission continue. Il excelle dans la détection à courte distance, là où l’on a justement besoin de précision : entrées de port, mouillages encombrés, navigation près d’autres bateaux. Il s’allume quasi instantanément et consomme peu, deux atouts sur un voilier. Beaucoup de plaisanciers privilégient ce type pour la navigation côtière, tandis que la grande portée reste l’argument du radar à impulsion.
Lire un écran radar sans se perdre
Sur l’écran, le bateau se trouve au centre. Autour de lui, des cercles concentriques matérialisent les distances : on choisit l’échelle, par exemple un demi-mille ou plusieurs milles selon ce que l’on cherche à voir. Les échos apparaissent comme des taches : plus une cible renvoie d’énergie, plus sa trace est marquée.
L’orientation se règle selon les habitudes : cap du bateau vers le haut, ce qui colle à ce que l’on voit devant soi, ou nord vers le haut, qui correspond à la carte. Deux réglages méritent qu’on s’y attarde. Le gain ajuste la sensibilité : trop bas, on rate des cibles ; trop haut, l’écran se noie. Et la suppression du clutter atténue les échos parasites renvoyés par les vagues proches ou la pluie, qui sinon brouillent la lecture. Bien réglé, un radar montre l’essentiel sans noyer le navigateur sous le bruit.
Échelle : choisit la distance affichée. Orientation : cap en haut ou nord en haut. Gain : la sensibilité, à doser pour ne rien rater sans saturer. Anti-clutter : atténue les parasites de mer et de pluie. Ces quatre réglages suffisent à rendre l’écran lisible.
Radar, GPS, AIS
des instruments complémentaires
On confond souvent ces trois aides, alors qu’elles ne disent pas la même chose. Le GPS donne la position du bateau sur une carte : il sait où l’on est, pas ce qu’il y a autour. L’AIS affiche les navires équipés d’un transpondeur qui émet leur identité, leur cap et leur vitesse, mais seulement ceux-là.
Le radar, lui, voit tout ce qui réfléchit ses ondes, y compris ce qui n’émet rien : un petit voilier sans AIS, une bouée, un rocher, un grain de pluie. C’est sa force et sa différence. Les trois se complètent : le GPS situe, l’AIS identifie, le radar détecte. Sur un bateau bien équipé, ils s’affichent souvent ensemble, les cibles AIS se superposant aux échos radar pour donner une vision plus complète.
Choisir et installer un radar à bord
Le bon radar dépend d’abord de l’usage. Pour de la navigation côtière et des manœuvres de port, un radar broadband compact, à faible consommation, suffit souvent. Pour de longues traversées et de la détection lointaine, la portée d’un radar à impulsion garde son intérêt.

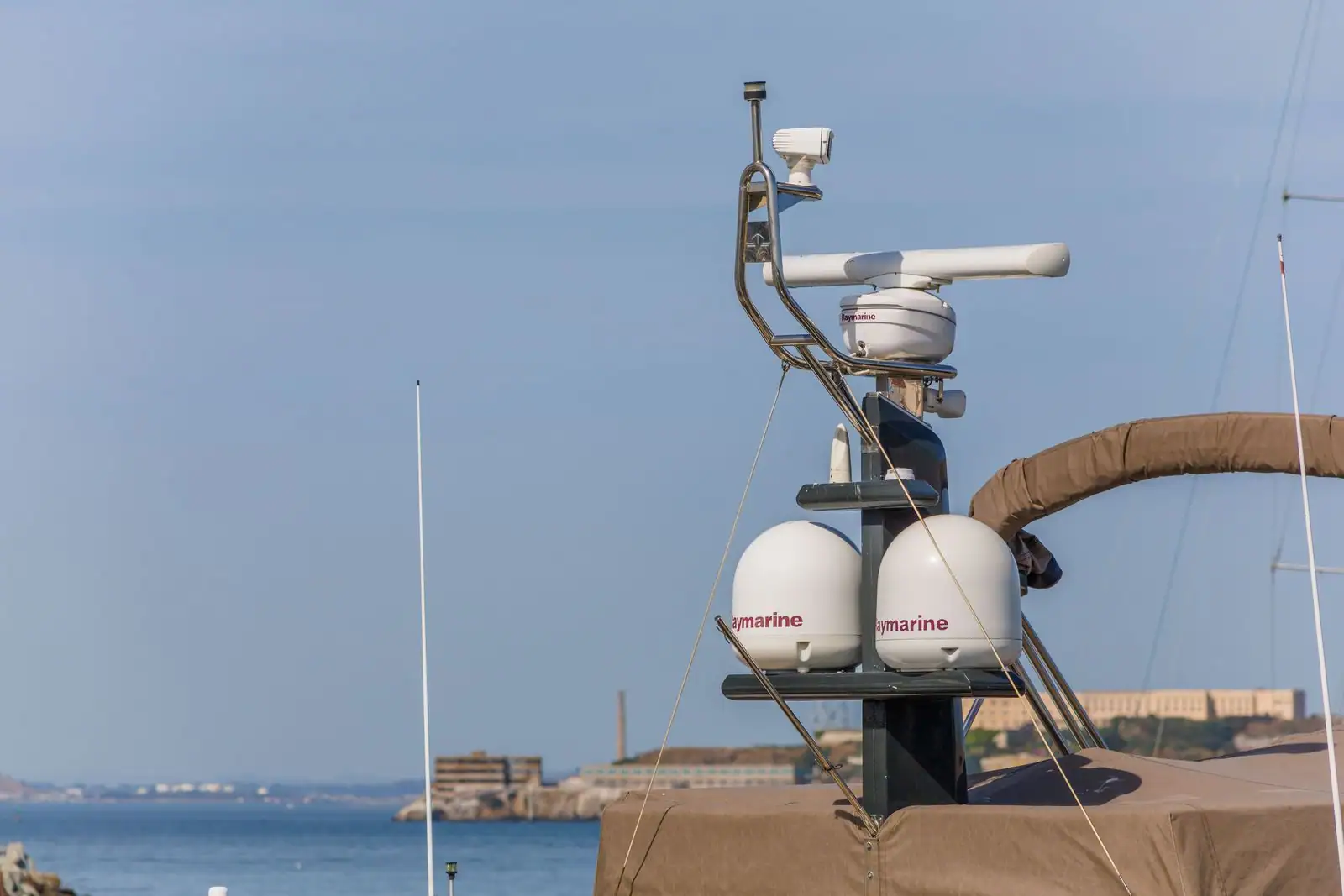

Vient ensuite la forme de l’antenne. Le dôme fermé, compact et discret, convient bien aux voiliers et aux bateaux de taille modeste. L’antenne ouverte, plus longue, offre une meilleure définition angulaire et se retrouve sur des unités plus grandes. La hauteur de montage compte aussi : plus l’antenne est haute, sur un mât ou un portique, plus l’horizon visible est lointain, car les ondes se propagent en ligne quasi droite.
Sans entrer dans des chiffres qui dépendent de chaque installation, retenir cette logique aide à comprendre pourquoi le placement n’est pas un détail : un radar bien choisi et bien posé voit loin, juste, et au bon moment.
À quoi sert un radar sur un bateau ?
À détecter les obstacles autour du bateau — terre, autres navires, objets dérivants — de jour comme de nuit et dans la brume. Il aide surtout à anticiper les collisions et à naviguer quand la visibilité est mauvaise.
Comment fonctionne un radar marin ?
L’antenne tourne et émet des ondes électromagnétiques. Quand elles rencontrent un obstacle, elles reviennent sous forme d’écho. Le temps de retour donne la distance, et la direction de l’antenne donne le relèvement de la cible.
Quelle différence entre radar à impulsion et broadband ?
Le radar à impulsion, plus puissant, offre une bonne portée pour la navigation lointaine. Le radar broadband, à effet Doppler, consomme peu, s’allume vite et excelle dans la détection à courte distance, utile en navigation côtière et au port.
Comment lire un écran radar ?
Le bateau est au centre, entouré de cercles de distance. Les échos apparaissent comme des taches représentant les cibles. On règle l’échelle, le gain pour la sensibilité, et la suppression du clutter pour atténuer les parasites de mer et de pluie.
Faut-il un radar si on a déjà l’AIS ?
Les deux sont complémentaires. L’AIS ne montre que les navires équipés d’un transpondeur qui émet. Le radar, lui, voit tout ce qui réfléchit ses ondes, y compris les bateaux sans AIS, les bouées ou les obstacles.
